SWaP коды и параметрии для Composition Media и Discover Media

Warning

ВСЕ, ЧТО ВЫ БУДЕТЕ ДЕЛАТЬ — ВЫ БУДЕТЕ ДЕЛАТЬ ТОЛЬКО ПОД СВОЮ ОТВЕТСТВЕННОСТЬ! ЕСЛИ НЕТ УВЕРЕННОСТИ — НЕ НАЧИНАЙТЕ!

Что необходимо

  1. USB-Ethernet адаптер:
    Предпочтителен: d-link dub e 100 ревизий b1(серебристый), с1, d1
    или https://aliexpress.ru/item/32969701309.html?spm=a2g0s.9042311.0.0.3b9d33edZKppDb&sku_id=12000018080745527
    работает без танцев с бубном, так сказать из посылки или другое устройство с чипом ASIX 88772
  2. Прошивка магнитолы
  3. SWaP магнитолы

Информация о ГУ

Как распознать модуль Delphi?
Модули Delphi - это всегда стандартные устройства, а не устройства высокого уровня.
Соответственно, Delphi Unit всегда является Discover Media, а не Discover Pro.
Все модули Delphi являются устройствами Discover Media, но не все устройства Discover Media являются модулями Delphi! Discover Media также может быть устройством Technisat Preh - просто для справки.

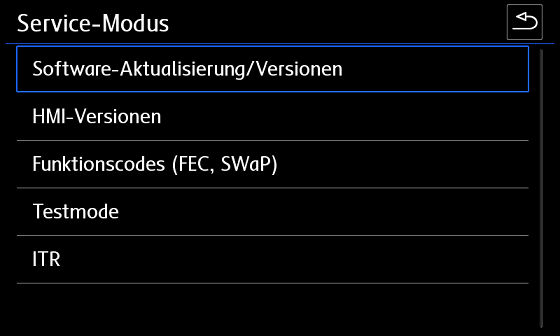

Чтобы распознать устройство, не снимая его, необходимо удерживать кнопку «МЕНЮ» на радио в течение длительного периода времени, пока не откроется другое меню.

Screenshot

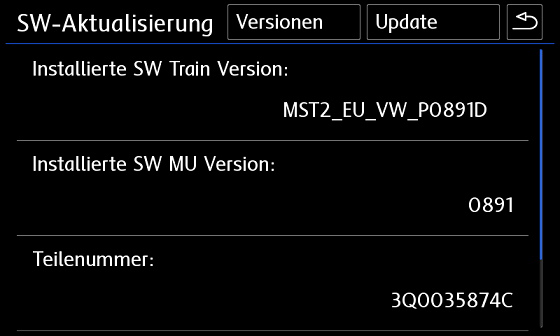

В этом меню в пункте «Обновление / версии программного обеспечения» можно увидеть версию программного обеспечения.

Screenshot

(Delphi) SW Train Version (MST2_ЕС_VW_P0891D) - формируются следующим образом:

MST2 = MIB2 стандартного устройство
ЕС = Европейский вариант (аналог этого США)
VW = марка автомобиля
0891 = Firmware 0891
D = Delphi Краткая версия модуля

Если в конце версии SW Train стоит буква D, значит, у вас есть модуль Delphi.
Если вы видите PQ или ZR после марки автомобиля или букву T в конце в версии SW Train, значит - у вас устройство Technisat Preh.

Прошивка устройства

Только прошивка 0891 позволяет соединиться с MIBII по Ethernet-USB (по нашей информации)

Для прошивки магнитолы понадобится:

  1. SD Card
  2. Прошивка Delphi устройств (Скачать)
  3. Активированное инженерное меню (Инструкция)

Обновление ПО MIBII
1. Отформатируйте SD-карту в FAT32
2. Скопируйте файлы обновления прошивки на SD-карту (в корне должно быть 3 папки и текстовый файл после распаковки архива)
3. Вставьте SD-карту в слот для SD-карты 1
4. Удалите все остальные SD-карты и USB-устройства!

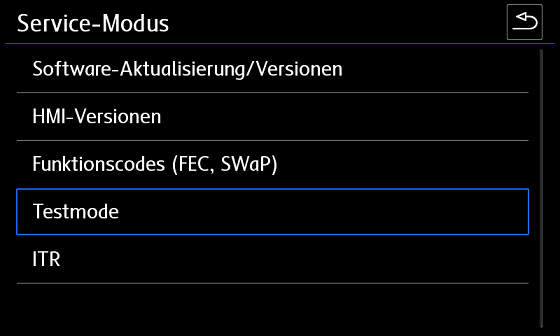

5. Нажимайте на магнитоле кнопку MENU и дольше, пока не откроется другое (сервисное) меню
6. Выберите там тестовый режим
Screenshot

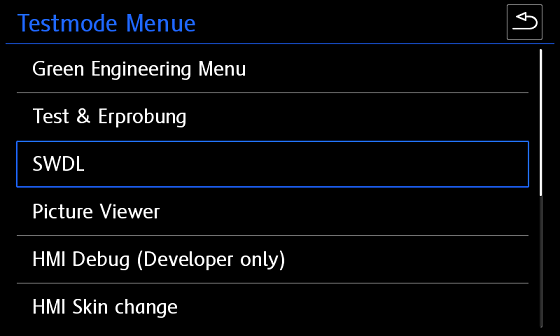

7. Перейдите в категорию «SWDL»
Screenshot

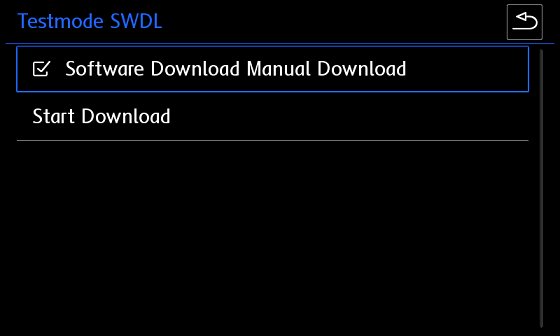

8. Активируйте загрузку программного обеспечения Загрузка вручную и нажмите «Начать загрузку»
Screenshot
9. Выберите источник (SD-карта), выберите все и запустите обновление прошивки
Screenshot

На что следует обратить внимание при обновлении прошивки?

Оставьте зажигание включенным.
Отключите ненужных потребителей (свет, вентиляция, ...)
Подключите зарядное устройство ( мощность зарядки не менее 15 А, лучше 20 А и больше)
В зависимости от устройства (RAM / CPU) обновление занимает от 20 до 60 минут

После обновления прошивки на панели будет мигать глонасс — это нормально, не бойтесь.
Так же может появиться ошибка "Подтверждение изменения по установке" - нужно будет подтвердить обновление прошивки кодом.

Блок 5F → Адаптация
> Подтверждение изменения установки (Confirmation of installation change)
Код из адаптации нужно внести в XOR генератор (http://mib-helper.com/im-so-xory/) и получить ответный код
> Ввести полученный код и подтвердить изменение

Активация Telnet соединения

Чтобы установить соединение Telnet, необходимо активировать Ethernet в зеленом меню.
Для этого зажмите кнопку МЕНЮ на магнитоле до тех пор, пока не появится (сервисное) меню. Затем перейдите в тестовый режим
Screenshot

Теперь мы можем переключиться в Зеленое (Инженерное) меню
(по желанию вы также можете попасть туда, нажав на кнопку МЕНЮ очень долго)
Screenshot

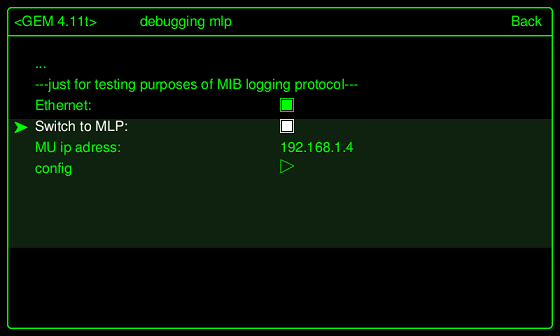

Переключитесь в категорию «debuggung mlp».
Screenshot

Активируйте Ethernet и перезапустите устройство
(удерживайте кнопку питания не менее 10 секунд).
Screenshot

После перезапуска агрегата необходимо активировать «Switch to MLP».
Screenshot

Теперь адаптер USB-LAN можно подключить к USB-порту в автомобиле и подключить к ноутбуку с помощью кабеля LAN.
Если светодиоды на адаптере загораются, подключение и настройка IPv4 выполнены успешно (Настройки адаптера Ethernet IP - 192.168.1.10).

Запускаем программу Putty. IP-адрес MU берется из зеленого меню в качестве IP-адреса.
Случалось, что IP-адрес MU не отображался на некоторых устройствах, но он всегда использовался 192.168.1.4 и в качестве порта - 23, а затем нажимали «Открыть».

Если все настроено правильно, вы можете сказать по логину QNX Neutrino, что он работает.

Для входа в Delphi Units Login:root. Пароль не нужен. Нажимайте энтер.. Screenshot

Как только появится приветствие, можно будет вводить команды.
Screenshot

Команды:

cp - копировать
rm - удалить
chmod - изменить права (например, chmod 777= полные права чтения / записи)
mkdir - создать каталог (папку)
mount - монтировать путь
umount - размонтировать путь монтирования

Атрибуты:

-f - принудительно (перезапись / принудительно)
-R - рекурсивный (например, папка с содержимым и копировать / удалять подпапки)
-t - Запрос монтирования / особый тип (например, за которым следует qnx6)
-u - обновление (повторное монтирование)
-V - индикатор выполнения
-w - права чтения / записи (при монтировании)

Для удобства 3 скрипта (для запуска их необходимо поместить на корень флешки)
1. Бэкап (MST2_backup.sh)
2. Патч FEC кодов (MST2_fec.sh)
3. Патч SWaP (MST2_patch.sh)

Резервная копия MIBII

Вставьте (пустую) SD-карту в слот 1 и выполните следующие команды через Putty.

  1. Монтируем SD карту

    cd / && mount -uw /sdc1/


  2. Запускаем скрипт Backup (MST2_backup.sh)

    cd / && /sdc1/MST2_backup.sh


  3. Должны увидеть:

    # MST2_backup.sh
    ROOT access — OK
    Making backup dir on SD Card — OK
    mkdir: /sdc1/backup: File exists
    SWaP *.fec files backup — OK
    backup /ffs/etc/* — OK
    cp: Can't create FIFO file (/sdc1/backup/script.fifo)
    delphibin.ifs backup — OK
    InstallationManager backup — OK
    SWaP engine backup — OK
    cp: Dest (/sdc1/mst2_patch.sh) must be a dir to copy dirs or multiple files to it.
    profile backup — OK
    MHConfig.cfg backup — OK
    fs0 backup — OK
    Saving unit info to file — OK
    emmc serial numbler — SAVED
    FINISHED — You can now remove SD Card


Обновление FEC файла

После выполнения бекапа, на флешке в папке pg появится файл *.fec.
С помощью MIB2 Delphi FEC Generator XTR3M3 (M2DFGX16) патчим этот файл,
а именно отмечаем все пункты которые вам нужны и сохраняем отдельно пропатченный fec файл.

Важно

Если у вас с завода активированы коды App Connect, MirrorLink и т.д., и во время патча файла fec вы их не отметите, то после заливки в магнитолу их у Вас не будет.
Если у Вас магнитола без навигации, то отмечайте все пункты, кроме навигации

Доступные FCC

fsc = "00030000" # AMI
fsc2 = "00030001" # Gracenote
fsc3 = "00040100" # Navigation
fsc4 = "00050000" # Bluetooth
fsc5 = "00060100" # Vehicle Data Interface
fsc6 = "00060200" # Skoda/Audi Connect, VW CarNet
fsc7 = "00060300" # Mirror Link
fsc8 = "00060400" # Sport HMI
fsc9 = "00060500" # Sport Chrono
fsc10 = "00060600" # LogBook
fsc11 = "00060700" # Online Services
fsc12 = "00060800" # Apple CarPlay
fsc13 = "00060900" # Google Android Auto
fsc14 = "00070100" # SDS
fsc15 = "00070200" # SDS for Nav
fsc16 = "00070400" # Digital Voice Enhancement

Активация SWaP кодов

SWaP файлы. Данные коды содержат в себе все существующие SWaP коды для ГУ

Тип Ссылка
STD2 (SWaP)
PQ STD2 (SWaP)
NAV (SWaP)
PLUS (SWaP)

Для загрузки SWaP кода необходимо взять нужный файл, а так же созданный на предыдущем шаге FEC файл и загрузить в корень флешки.

Вставьте SD-карту в слот 1 и выполните следующие команды через Putty:

  1. Монтируем SD карту
    cd / && mount -uw /sdc1/

  2. Запускаем скрипт (MST2_patch.sh)

    cd / && /sdc1/MST2_patch.sh


  3. Должны увидеть:

    # mst2_patch.sh
    ROOT access — ok
    SWaP patch — ok
    cp: Copying /sdc1/SWaP to /home/mmc0t177_tmp/apps/bin/SWaP
    100.00% (xxx/xxx kbytes, xxxx kb/s)
    FINISHED — You can now remove SD Card

    Иногда скрипт не выполняется, и выдает ошибку. Тогда шаги из скрипта необходимо выполнить вручную:
    cd / && mount -uw /sdc1/
    umount -f /extbin
    mkdir /home/mmc0t177_tmp
    mount -t qnx6 /dev/mmc0t177 /home/mmc0t177_tmp
    cp -VRf /sdc1/SWaP /home/mmc0t177_tmp/apps/bin/
    chmod 777 /home/mmc0t177_tmp/apps/bin/SWaP
    umount -f /home/mmc0t177_tmp
    rm -R /home/mmc0t177_tmp


  4. Перезагружаем магнитолу долгим нажатием на кнопку включения — ОБЯЗАТЕЛЬНО!!!!

  5. Монтируем SD карту

    cd / && mount -uw /sdc1/


  6. Запускаем скрипт Патч FEC кодов (MST2_fec.sh)

    cd / && /sdc1/MST2_fec.sh


  7. Должны увидеть:

    # MST2_fec.sh
    ROOT access — ok
    *.FEC installation — ok
    mkdir: /home/mmc0t180_tmp: File exists
    FINISHED — You can now remove SD Card


  8. Перезагружаем магнитолу долгим нажатием на кнопку включения — ОБЯЗАТЕЛЬНО!!!!

Если по каким либо причинам не получилось, значит Вам не подошел SWaP файл, пробуйте другой SWaP

Может случиться так, что файлы FEC все еще находятся в буфере в устройстве и все еще доступны после перезагрузки.
Их, возможно, придется удалить несколько раз, пока они не станут недоступны в устройстве после перезагрузки.

rm -RVf /Persistence/SWaP/ppw/
rm -RVf /Persistence/SWaP/illegal/

После этого можно импортировать исправленный файл FEC.

cp -VRf /sdc1/*.fec /Persistence/SWaP/pg/

После ввода команд обязательна полная перезагрузка.

Warning

После всех действий обязательно проверьте работоспособность ГУ.
Проверьте сканером на наличие ошибок, и удалите их если появились.

Электронный усилитель голоса ICC

Для активации данного усилителя необходимо загрузить параметрию:
(Параметрия под ODIS)

После загрузки параметрии нужно ОБЯЗАТЕЛЬНО перезагрузить магнитолу долгим нажатием на кнопку включения!
