Кодирование светового оборудования
(в разработке)

За помощь в создании данной инструкции выражаю благодарность Вячеславу

Если вы заметили неточность, просьба сообщить о ней в комментариях внизу страницы или написать Вячеславу через личные сообщения на Drive2

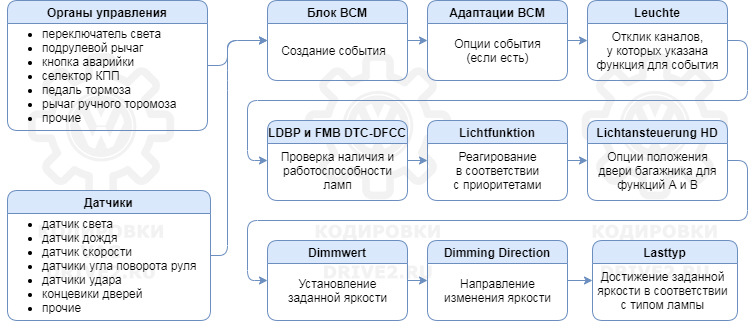

Схема работы каналов освещения

Screenshot

У разных машин (Tiguan, Skoda, Golf, Passat) могут быть разные привязки ламп к каналам.

Список каналов передних фонарей VW Tiguan 2

Названия ламп BASIS LED MID LED
Leuchte0BLK VLB36 / Leuchte1BLK VRB20 Левый / Правый указатель поворота
Leuchte2SL VLB10 / Leuchte3SL VRB21 Левый / Правый управление ДХО
Leuchte4TFL LB44 / Leuchte5TFL RB32 Левый / Правый ДХО
Leuchte6ABL LC5 / Leuchte7ABL RB1 Левый / Правый ближний свет Левый / Правый ближний свет
Leuchte8FL LB39 / Leuchte9FL RB2 Левый / Правый дальний свет Левый / Правый ДХО
Leuchte10SHUTTER LB23 / Leuchte11SHUTTER RB22 Левый / Правый диагностика блажнего света Питание модуля / Пусто
Leuchte12NL LB45 / Leuchte13NL RB5 Левый / Правый ПТФ Левый / Правый ПТФ

Список каналов задних фонарей VW Tiguan 2

Названия ламп BASIS HIGH
Leuchte16BLK SLB35BLK SL KC9 /
Leuchte17TFL R BLK SRB3TFL R BLK SR KC3
Левый/Правый габаритный огонь
Leuchte18BLK HLA60 / Leuchte19BLK HRC31 Левый / Правый указатель поворота Левый/Правый указатель поворота
Leuchte20BR LA71 / Leuchte21BR RC8 Левый / Правый тормозной сигнал на крыльях + габаритный огонь Левый/Правый тормозной сигнал
Leuchte22BR MA57 Центральный стоп-сигнал Центральный стоп-сигнал
Leuchte23SL HLC10 / Leuchte24SL HRA65 Левый / Правый габаритный огонь на задней двери Левый/Правый габаритный огонь на задней двери
Leuchte25KZL HA59 Подсветка номера Подсветка номера
Leuchte26NSL LA72 / Leuchte27NSL RC6 Левый ПТФ / Пусто Левый ПТФ/ Cтоп-сигнал на крышке
Leuhte28RFL LC11 / Leuchte29RFL RA64 пусто / Правый задний ход Левый / Правый задний ход

Список других ламп

Leuchte 35 LED Warnblinktaster C48 - кнопка аварийной сигнализации
Leuchte30FR LC72 - освещение ног в салоне

Расшифровка каналов

На примере Leuchte9FL RB2.

Leuchte9FL RB2 - [Leuchte][9][FL] [R][B2]

[Leuchte] - лампа
[9] - номер лампы
[FL] - обозначение функции лампы (часто может не совпадать с реальностью)
[R] - расположение - rechts (справа)/links (слева)
[B2] - Контакт на BCM (разъём В, пин 2)

Аббревиатура функции лампы Немецкое название Русское название
ABL Abblendlicht Ближний свет
AMBL Ambientelicht Атмосферная подсветка
BLK Blinken Поворотник
BR Bremslicht Стоп-сигнал
FL Fernlicht Дальний свет
FR Fussraumlicht Подсветка ног
HD Heckdeckel Крышка багажника
KZL Kennzeichenleuchte Подсветка номера
NL Nebellicht ПТФ спереди
NSL Nebelschlusslicht ПТФ сзади
RFL Rueckfahrlicht Задний ход
SL Standlicht Габариты
TFL Tagfahrlicht ДХО

Тип ламп

У каждой лампы можно указать её тип - Lasttypen

Возможные варианты ламп и их номер
Номер типа лампы Описание типа лампы
1 LED Tagfahrlichtmodul Versorgung
2 Shutter; Diagnosesensierung für "LED low"
3 Xenon Abblendlicht
4 LED Tagfahrlichtmodul Signal
5 LED Abblendlicht
6 LED Lichtmodul
7 Reserved_07
8 allgemeine Glühlampe 12W
9 allgemeine Glühlampe 27W; auch H15
10 allgemeine Scheinwerfer
11 Abblendlicht
12 Blinkleuchten
13 Bremsleuchten
14 kombinierte Blink- Bremsleuchten
15 allgemeine Glühlampe 6W; auch H6W
16 2* 3W
17 4* 3W
18 2* 5W
19 3* 5W
20 4* 5W
21 2* 13W Blinker
22 2* 16W Blinker
23 allgemeine Scheinwerfer
24 2* 5W KZL + LED Sidemarker
25 allgemeine Glühlampe innen- oder Außenlicht
32 allgemeine LED bis 12W
33 LED-Modul Blinkleuchten
34 LED Bremsleuchten
35 kombinierte LED Blink-Bremsleuchten
36 LED Kleinleistung
37 allgemeine LED bis 12W
38 LED Blinkleuchten
39 LED Bremsleuchten
40 allgemeine LED
41 LED Kleinleistung
42 LED dritte Bremsleuchte
43 allgemeine LED
44 LED Fußraum- oder -Innenleuchte
45 allgemeine LED bis 6W
46 LED Kleinleistung

Lampendefektbitposition и Fehlerort mittleres Byte DTC-DFCC — два поля с указанием битов, используемых для проверки наличия и работоспособности ламп.

Это диагностическая информация, которая передается по BAP шине

Функции освещения

Предупреждение о VCDS

В VCDS или как его любят называть, Васе, зачем-то решили перевести эти функции. В результате, в списке выбора куча значений имеют одинаковое имя.
Будьте осторожны

73 функции
Название функции Описание функции
nicht aktiv не включено
nicht_definiert_4c всегда работает с 30% яркостью, а при включении аварийной сигнализации чередуется между 50% и 100% яркости
nicht_definiert_с4 при включении аварийной сигнализации чередуется между 50% и 100% яркости
aktiv 100% всегда включено
Blinken links Hellphase работает при загорании левого поворотника
Blinken links Dunkelphase работает при притухании левого поворотника
Blinken rechts Hellphase работает при загорании правого поворотника
Blinken rechts Dunkelphase работает при притухании правого поворотника
Blinken links aktiv (beide Phase) работает постоянно при работе левого поворотника
Blinken rechts aktiv (beide Phase) постоянно постоянно при работе правого поворотника
Standlicht allgemein (Schlusslicht, Positionslicht, Begrenzungslicht) горит в режиме габаритов
Parklicht links (beidseitiges Parklicht aktiviert li & re) горит в режиме парковочного огня левый (зажигание выкл.)
Parklicht rechts горит в режиме парковочного огня правый (зажигание выкл.)
Abblendlichts links горит при ближнем левом огне
Abblendlicht rechts горит при ближнем правом огне
Fernlicht links горит при дальнем левом огне
Fernlicht rechts горит при дальнем правом огне
Lichthupe generell включается при моргании дальним
Lichthupe bei bereits aktivem Abblendlicht oder bereits aktivem Dauerfahrlicht Flasher with already active dimmed headlights or already active long-term driving light
Lichthupe bei nicht aktivem Abblendlicht oder bereits aktivem Dauerfahrlicht Flasher with not active dimmed headlights or already active long-term driving light
Nebellicht links горит при включении левого птф
Nebellicht rechts горит при включении правого птф
Tagfahrlicht горит при ДХО
Dauerfahrlicht горит при ДХО
Abbiegelichts rlinks горит при включении левого Corner
Abbiegelichts rechts горит при включении правого Corner
Bremslicht горит при нажатии на тормоз
Rueckfahrlicht горит при включенной задней передаче
Nebelschlusslicht горит при включении заднего птф
Nebelschlusslicht wenn kein Anhaenger gesteckt und Rechtsverkehr Rear fog light when no trailer attached and right-hand traffic
Nebelschlusslicht wenn kein Anhaenger gesteckt und Linksverkehr Rear fog light when no trailer attached and left-hand traffic
Fernlicht über Assistent aktiviert High beam assistant activated
Coming Home oder Leaving Home aktiv Coming Home Leaving Home or active
Standlicht vorn (Positionslicht; Begrenzungslicht) Auxiliary light (position light, parking light)
Nebelschlusslicht auch wenn ein Anhaenger gesteckt Rear fog light even when trailer fitted
Heckdeckel offen загорается при открытии багажника
Heckdeckel geschlossen загорается при закрытии багажника
CCP-Lichtfunktion: Nach Kl.30-Reset auf 0 initialisiert und ueber CCP aenderbar CCP-light function: After Terminal 30 reset is initialized to 0 and can be changed via CCP
Quittierungsfunktion 1 Acknowledge 1
Klemme 30G Terminal 30G
Dimmung klemme 58xs регулируется яркость регулятором из салона
Dimmung Klemme 58xt Dimming terminal 58xt
Dimmung Klemme 58xd (Terminal 58xd dimmer)Terminal 58xd dimmer
Klemme 15 mit Nachlauf bis Fahrzeugstillstand Terminal 15 with a lag after vehicle standstill
Klemme 15 ohne Nachlauf Terminal 15 without running
Innenlicht внутреннее освещение, плавно включается при открытии двери
Kofferraumlicht горит при включении света в багажнике (при открытом багажнике)
Fussraumlicht освещение для ног
Ambientelicht 1 освещение центральной консоли 1
Ambientelicht 2 освещение центральной консоли 2
Ambientelicht 3 освещение дверей 3
Ambientelicht 4 Ambient lighting 4
Ambientelicht 5 Ambient lighting 5
Umfeldbeleuchtung Ambient lighting
Tuerausstiegslicht vorn links загорается при открытии передней левой двери
Tuerausstiegslicht vorn rechts загорается при открытии передней правой двери
Tuerausstiegslicht hinten links загорается при открытии задней левой двери
Tuerausstiegslicht hinten rechts загорается при открытии задней правой двери
Tuerausstiegslichtv links загорается при открытии двери с левой стороны
Tuerausstiegslichtv rechts загорается при открытии двери с правой стороны
Fahrzeug mit Automatik Start-Stopp ist im Stopp-Modu(s) Vehicle with automatic start-stop is in stop Modu (s)
Klemme 75 Variante a_vfzg Terminal 75 variant a_vfzg
Klemme 75 Variante vfzg Terminal 75 variant vfzg
beidseitiges Dauerparklicht Both sides permanent parking light
Blinken links aktiv (beide Phasen); Auf- und Abdimmend mit p_t_blinken_rampe Flashing left active (both phases);Dimming up and down with p_t_ flash ramp
Blinken rechts aktiv (beide Phasen); Auf- und Abdimmend mit p_t_blinken_rampe Flashing right active (both phases);Dimming up and down with p_t_ flash ramp
Schlusslicht aktiv ohne Bremslicht aktiv;ist deaktiviert;wenn Bremslicht aktiv ist !!! Taillight active without stop light; disabled if the brake light is active !!!
Aktive Blinkfunktion hat ein auf 1 gesetztes zugeordnetes Bit in pa_dynamisch_blinken Active flashing function Bit1 is set t associated in pa_ dynamic_flash
Motorraumlicht Загорается при открытие моторного отсека (капота)
Fahrzeug ist nicht fahrbereit (Motor läuft nicht; Elektroantrieb nicht aktiv o.ä.) Vehicle is not roadworthy (electric drive not active or similar, engine is not running)
Handbremse ist angezogen Hand brake is applied
Debug-Lichtfunktion (in Anlehnung an CCP) Debug light function (based on CCP)
Debug-Lichtfunktion Fehlerspeicher Debug light function error memory
Versorgungsbedarf der LCM Module Supply requirements of the LCM modules
Zuschaltung Trennrelais für 2. Batterie Switching cut-off relay for 2nd battery

Цепочки групп

Каждая лампа делится на максимум 8 функций, 4 значения яркости и 4 направления яркости.

Lichtfunktion A, B, C, D, E, F, G, H — функции лампы в бортовой сети. Включаются при наступлении некоего события извне.

В каждом канале есть четыре пары - АВ СD EF GH, то есть всего в одном канале можно прописать восемь функций.
А так же же каждой паре можно выставить свою цепочку работы.

Чем выше группа освещения, тем важнее функция: GH > EF > CD > AB. Возникновение нового события перекрывает текущее, функция H имеет наивысший приоритет.

Если мигающая функция закодирована в группах AB и CD, а противотуманная фара закодирована как функция E, сигнал поворота на соответствующей стороне будет гореть постоянно, даже если вы мигаете, когда включена противотуманная фара!

В каждой группе функций есть опция яркости и направление изменения яркости.

Например,

[LO]_Lichtfunktion C 6: [VO]_nicht aktiv
[LO]_Lichtfunktion D 6: [VO]_nicht aktiv
[LO]_Dimmwert CD 6: 0
[LO]_Dimming Direction CD 6: [VO]_maximize

Это означает, что для функций освещения C и D можно установить только одно направление изменения яркости и только одно значение изменения яркости.

Группа функций освещения AB не имеет направления регулировки яркости, так как свет в обычном положении выключен.
Вместо этого есть «Lichtansteuerung HD AB» - HD обозначает крышку багажника и может кодироваться как «Always» и «only_if_closed».
Поэтому, если вы хотите обратиться к источнику света только тогда, когда крышка багажника закрыта, то там должен быть закодирован «only_if_closed».

Яркость

В каждой паре у канала есть опция диммирования лампы - Dimmwert.

Для галогенных ламп регулировка осуществляется в диапазоне от 0 до 100.
Для диодов регулировка осуществляется в диапазонеот 0 до 127.

При установке значения 127 — они перестают реагировать на диммирование в интерфейсе, работает только вкл/выкл.
При установке значения 126 — верхний предел яркости выше, и диммирование сохраняется.

Значения выше 127 для этого поля не принимаются. В отличие от всех остальных, оно — 7 битное, блок обнуляет восьмой бит.

Не все диоды поддаются регулировки яркости.
Увеличение или уменьшение яркости свечения реализуется за счет увеличения или уменьшения скважности ШИМ-сигнала.
При установки слишком маленькой яркости (< 25) канал может выдавать ошибку.

Регулировка яркости

Для регулировки яркости есть опция - Dimming direction.
Существует только два значения для направления затемнения:

  • minimize (уменьшение яркости до установленного значения)
  • maximize (увеличение яркости до установленного значения)

Пример кодирования

Мы хотим, чтобы противотуманные фары мигали вместе с дальним светом.

  1. Находим нужные фары: Leuchte12NL LB45 для левой стороны и Leuchte13NL RB5 для правой.
  2. Находим свободную группу функций освещения. В нашем случае это CD
  3. Задаем функции для левой фары:
    Lichtfunktion C 12 -> Lichthupe generell (включается при моргании дальним)
    Dimming direction CD 12 -> maximum  (увеличение яркости)
    Dimmwert CD 12 – 0 -> 100

  4. Задаем функции для правой фары:
    Lichtfunktion C 13 -> Lichthupe generell (включается при моргании дальним)
    Dimming direction CD 13 -> maximum  (увеличение яркости)
    Dimmwert CD 13 – 0 -> 100
